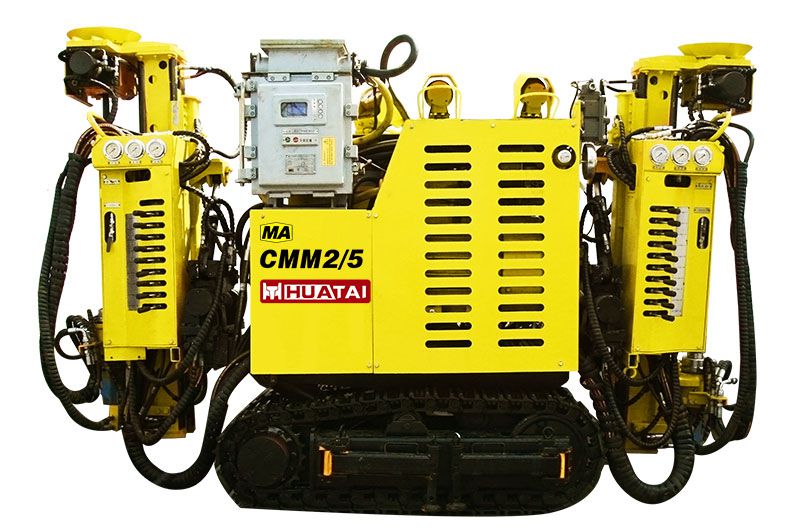

Гидравлический анкерный агрегат для угольных шахт CMM2-5
Гидравлическая буровая установка CMM2-5 отличается компактной конструкцией, что делает ее подходящей для работ по анкеровке и бурению в узких выработках и тоннелях. Из-за небольшой занимаемой площади буровое оборудование может работать с другой горной техникой в одних и тех же штреках или туннелях, не влияя на их работу. Эта буровая установка высотой всего 2030 мм может легко проходить через большинство шахт.
Преимущества с первого взгляда- Приводимая в действие взрывозащищенным двигателем мощностью 45 кВт, гидравлическая анкерная установка оснащена чувствительной к нагрузке гидравлической системой, интегрированной с поршневым насосом Danfoss (130 мл/об) и гидрораспределителем
- Защита уровня/температуры масла обеспечивает долгий срок службы
| Общий | Несущая конструкция антенной решетки | - | 2 шт. | |
| Применимое поперечное сечение | м2 | 5 м2 | ||
| Зона покрытия (ШхВ) | мм | 1810x2770 мм | ||
| Мин. радиус поворота | мм | 3000 мм | ||
| Рабочая ширина | мм | 800 мм | ||
| Габаритные размеры (ДхШхВ) | мм | 3020x800x1980 (± 50) мм | ||
| Диаметр отверстия | мм | ⌀48 мм | ||
| Глубина отверстия | м | 15 м | ||
| Давление промывочной воды | МПа | 0,3-0,8 МПа | ||
| Тип стержня | мм | Б35 | ||
| Общий вес | кг | 3800 кг | ||
| Давление на грунт | МПа | 0,08 МПа | ||
| Дорожный просвет | мм | 200 | ||
| Рабочее напряжение | В | 660/1140 В | ||
| Рабочий ток | А | 49,2/28,5 А | ||
| Стартовый ток | А | 290/170 А | ||
| Установленная мощность | кВт | 45 кВт | ||
| Поворотный блок | Тип | - | HYG-220/360С | |
| Номинальное рабочее давление | МПа | 16 МПа | ||
| Номинальный расход | л/мин | 50 л/мин | ||
| Номинальный вращающий момент | Нм | 220 Нм | ||
| Номинальная скорость | об/мин | 360 об/мин | ||
| Подача | Рабочее давление | МПа | 8 МПа | |
| Поток | л/мин | 15 л/мин | ||
| Длина подачи | мм | 1010 мм | ||
| Общая длина | мм | 1856 мм | ||
| Сила подачи | кН | 6 кН | ||
| Скорость подачи | м/мин | 10 м/мин | ||
| Скорость возврата без нагрузки | м/мин | 20 м/мин | ||
| Бум | Рабочее давление | МПа | 8 | |
| Поток | л/мин | 15 л/мин | ||
| Выдвижная длина | мм | 555 мм | ||
| Расширение фида | мм | 755 мм | ||
| Сила подачи (компенсация) | кН | 7 кН | ||
| Угол наклона/подъема подачи | (°) | ±5° | ||
| Угол поворота подачи | (°) | -18°～30° | ||
| Механизм передвижения | Рабочее давление | МПа | 21 МПа | |
| Поток | л/мин | 20 л/мин | ||
| Скорость путешествия | м/мин | 28 м/мин | ||
| Преодолеваемый подъем | (°) | 10° | ||
| Ширина обуви | мм | 200 мм | ||
| Гидравлическая насосная станция | Номинальное рабочее давление | МПа | 22 МПа | |
| Номинальный расход | л/мин | 130 л/мин | ||
| Мотор | Номинальный ток | А | 49,2/28,5 А | |
| Номинальная мощность | кВт | 45 кВт | ||
| Номинальное напряжение | В | 660/1140 В | ||
| Номинальная скорость | об/мин | 1468 об/мин | ||
| Масляный насос | Номинальное давление | МПа | 22 МПа | |
| Cмещение | мл/р | 90 мл/р | ||
